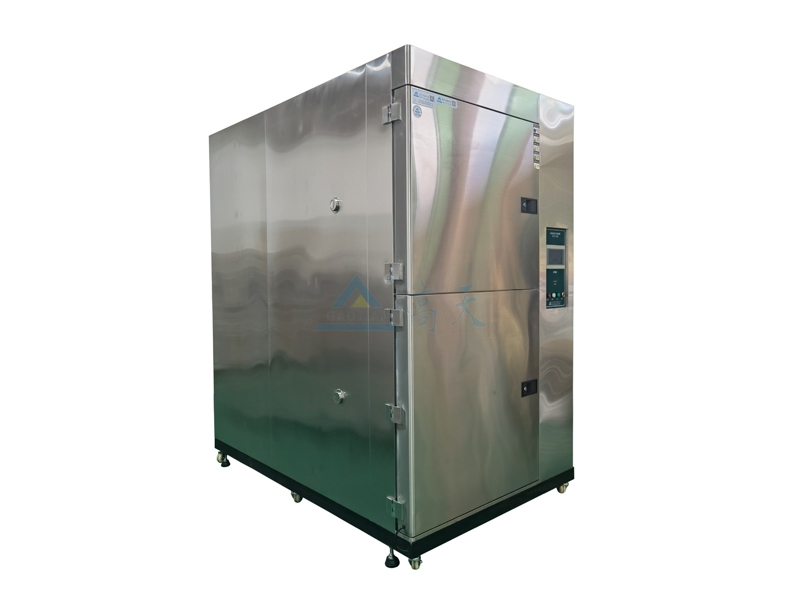

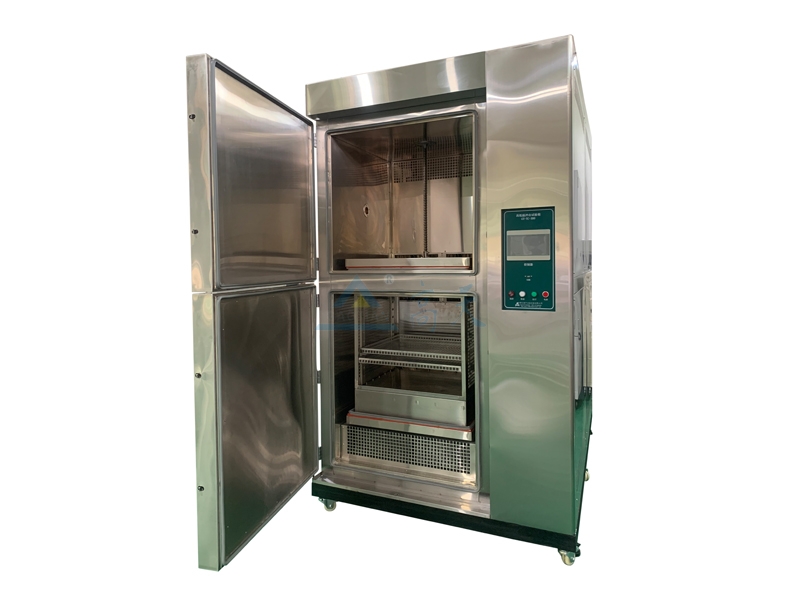

產品名稱：高低溫沖擊試驗箱

產品型號：GT-TC-80Z

本系列冷熱沖擊試驗箱適用于電工電子產品，電子零部件的冷熱交替沖擊試驗。

適用標準：產品可滿足CNS、MIL、IEC、JIS、GB/T2423.5-1995、GJB150.5-87等標準。

控制方式

利用低溫及高溫蓄冷熱槽，依動作打開閥門，將低溫及高溫通過送風系統快速快速送到試驗槽內，從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR，使系統之加熱量等于熱損耗量，故能長期穩定的使用。

技術參數

產品結構

冷凍系統

采用多段自動負載容量調整技術，更高效，更節能。

保護裝置

· 過零點閘流體功率控制器

· 加熱空焚保護開關

· 壓縮機超壓保護開關

· 壓縮機過載過流保護開關

· 缺相保護開關

· 無熔絲過載保護器

· 加熱快速保險

主控制器

自主研發控制器，中英文7寸顯示屏，高對比附可調背光功能之大型LCD液晶顯示控制器。

1. 控制器規格:a.精度:溫度±0.1℃＋1digit.

b.分辨率:溫度±0.1.

c.具有上下限待機及警報功能.

d.溫度入力信號  T型.

e.P.I.D控制參數設定,P.I.D自動演算。

2.畫面顯示功能:a.采畫面對談式,無須按鍵輸入, 屏幕直接觸摸選項.

b.溫度設定（SV）與實際（PV）值直接顯示.

c.顯示故障狀態及說明故障排除方法.

d.可顯示目前執行程序號碼,段次,剩余時間及循環次數.

e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.

f.具單獨程序編輯畫面,可輸入溫度,時間及循環次數.

g.屏幕可作背光調整.

h.屏幕顯示保護功能可作定時，TIMER或手動關閉設定.

3.程序容量及控制功能: a.可使用的程序組:最大96個PATTEN(即96個試驗規范可設定).

b.可重復執行命令:每一個命令可達999次.

c.SEGMENTS時間設定0--99Hour59Min.

e.具有斷電程序記憶,復電后自動啟動并繼續執行程序功能.

f.程序執行時可實時顯示圖形曲線.

g.具有預約啟動及關機功能.

h.具有日期,時間調整功能.

主要組件

○ 交流接觸器：法國

○ 熱繼電器：臺灣

○ 交流繼電器：法國

○ 時間繼電器：臺灣

○ 控制器：自主研發

○ 超溫保護器：臺灣

○ 電源總開關：臺灣

○ 固態繼電器：臺灣

○ 按鈕開關：臺灣

○ 干燒保護器：意大利

補充說明

使  用  電  壓 ：AC3￠5W 380V 50/60HZ. 總功率24KW

電壓變動充許值 : 定格電壓的±10%.

使  用  環  境 ： 允許使用環境 : 0 ~ 30℃

性能保證環境 : 5 ~ 25℃

自然排水口:間接排水管 : VP30  1根

排水管中途不得有凸起，房屋地面不得有極端的傾斜；排水管由本公司提供，請?zhí)峁┡潘冢ā?0㎜）；儀器周圍60CM內不可放置其他物品。

冷熱沖擊試驗箱基本配置表
